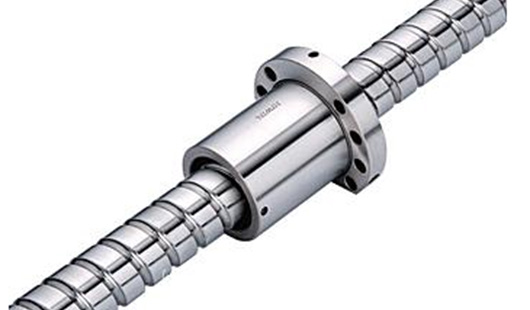

常用滾珠絲杠結構原理
一、 滾珠絲杠副的裝配調整
1． 結構原理
滾珠絲杠副是回轉運動與直線運動相互轉換的新型傳動裝置。
2.滾珠絲杠副的循環方式
滾珠絲杠副的結構與滾珠的循環方式有關，安滾珠在整個循環過程中與絲杠桿表面的接觸情況，滾珠絲杠副可分為內循環和外循環兩種方式。
3.滾珠絲杠螺母副的預緊方法
①調節兩個螺母使之產生軸向偏移，以消除他們之間的間隙和施加預緊力。這種調整方法具有結構簡單可靠、剛性好和裝卸方便等優點。
這兩種調整的方式結構復雜，但調整方便，通過簡單的計算便可獲得調整量，可實現定量的精密微調，是目前較為廣泛的兩種結構方式。
二、 滾珠絲杠副的支撐和支撐軸承的配合
1. 支撐方式
① 一端裝角接觸球軸承。
這種安裝支承方式只適用于短絲杠，它承載能力小，軸向剛度低，一般用于數控機床類的調節環節
② 一段組裝組合式角接觸球軸承，另一端為深溝球軸承
一般用于要求中等速度的回轉軸中。
③ 兩端裝深溝球軸承
一般用于中等速度回轉及軸向載荷較小的軸中。
④ 兩端裝角接觸球軸承
適用于高速度、高精度回轉坐標軸中
三、 滾珠絲杠副的裝配工藝
四、滾珠絲杠副的裝配工藝（例二維工作臺裝配）
（1） 將絲杠桿螺母支座固定在絲桿的螺母上。
（2） 用軸承安裝套筒將兩個角接觸軸承和深溝球軸承安裝在絲桿上。兩角接觸軸承之間加內、外軸承隔圈。裝兩接觸軸承之前，應先把軸承座透蓋裝在絲桿上。
（3） 軸承安裝完成
（4） 用游標卡尺測量兩軸承座的中心高、直線導軌、等高塊的高度并進行記錄，計算差值。
（5） 將軸承座安裝在絲桿上
（6） 根據直線導軌安裝作業標準安裝好所需的直線導軌。
（7） 用相應的內六角螺絲， 幷加與前面測量兩軸承座中心高之差相等厚度的調整墊片， 將軸承座預緊在底板上。
（8） 分別將絲桿螺母移動到絲桿兩端，用杠桿絲表測量螺母在絲桿兩端的高度，調整所加墊片的厚度，使兩軸承座的中心高相等。
（9） 用游標卡尺分別測量絲桿與兩根導軌之間的距離，調整軸承座的位置，使絲桿位于兩導軌的中間位置。
（10） 分別將絲杠桿螺母移動到絲桿兩端，杠桿絲表吸附在導軌滑塊上，用杠桿絲表打在絲桿螺母上測量絲桿與導軌是否平行，用橡膠錘調整軸承座，使絲桿與導軌平行。
（11） 將等高塊分別放在導軌滑塊上，將中滑板放在等高塊上調整滑塊的位置，用螺絲將等高塊、中滑板固定在導軌滑塊上。用塞尺測量絲桿螺母支座與中滑板之間的間隙大小。然后將螺絲旋松，在絲桿螺母支座與中滑板之間加入與測量間隙厚度相等的調整墊片。
（12） 用（ 6）相同的直線導軌安裝作業標準安裝好所需的直線導軌 .
（13） 將中滑塊板上的螺絲旋緊，用大磁性百分表座固定 90o角尺，使角尺的一邊與中滑板側面的導軌側面緊貼在一起。將杠桿百分表吸附在地板上的合適位置，百分表觸頭打在角尺的另一邊上，同時將手輪裝在絲桿上面。要?jiǎng)邮謷嗍怪谢遄笥乙苿?dòng)。 用橡膠錘輕輕調整中滑板， 使中滑板移動時百分表示數不在發生變化，說名上下兩層導軌以達到相互垂直。
（14） 按照上述（ 1）--(5)裝配中滑板上用的滾珠絲桿。
（15） 用（ 7）---（10）同樣的裝配方式將中滑板絲杠安裝在中華板上。
( 16) 螺紋絲杠安裝方法參照次安裝方式安裝。
一、 滾珠絲杠副的裝配調整
1． 結構原理
滾珠絲杠副是回轉運動與直線運動相互轉換的新型傳動裝置。
2.滾珠絲杠副的循環方式
滾珠絲杠副的結構與滾珠的循環方式有關，安滾珠在整個循環過程中與絲杠桿表面的接觸情況，滾珠絲杠副可分為內循環和外循環兩種方式。
3.滾珠絲杠螺母副的預緊方法
①調節兩個螺母使之產生軸向偏移，以消除他們之間的間隙和施加預緊力。這種調整方法具有結構簡單可靠、剛性好和裝卸方便等優點。
這兩種調整的方式結構復雜，但調整方便，通過簡單的計算便可獲得調整量，可實現定量的精密微調，是目前較為廣泛的兩種結構方式。
二、 滾珠絲杠副的支撐和支撐軸承的配合
1. 支撐方式
① 一端裝角接觸球軸承。
這種安裝支承方式只適用于短絲杠，它承載能力小，軸向剛度低，一般用于數控機床類的調節環節
② 一段組裝組合式角接觸球軸承，另一端為深溝球軸承
一般用于要求中等速度的回轉軸中。
③ 兩端裝深溝球軸承
一般用于中等速度回轉及軸向載荷較小的軸中。
④ 兩端裝角接觸球軸承
適用于高速度、高精度回轉坐標軸中
三、 滾珠絲杠副的裝配工藝
四、滾珠絲杠副的裝配工藝（例二維工作臺裝配）
（1） 將絲杠桿螺母支座固定在絲桿的螺母上。
（2） 用軸承安裝套筒將兩個角接觸軸承和深溝球軸承安裝在絲桿上。兩角接觸軸承之間加內、外軸承隔圈。裝兩接觸軸承之前，應先把軸承座透蓋裝在絲桿上。
（3） 軸承安裝完成
（4） 用游標卡尺測量兩軸承座的中心高、直線導軌、等高塊的高度并進行記錄，計算差值。
（5） 將軸承座安裝在絲桿上
（6） 根據直線導軌安裝作業標準安裝好所需的直線導軌。
（7） 用相應的內六角螺絲， 幷加與前面測量兩軸承座中心高之差相等厚度的調整墊片， 將軸承座預緊在底板上。
（8） 分別將絲桿螺母移動到絲桿兩端，用杠桿絲表測量螺母在絲桿兩端的高度，調整所加墊片的厚度，使兩軸承座的中心高相等。
（9） 用游標卡尺分別測量絲桿與兩根導軌之間的距離，調整軸承座的位置，使絲桿位于兩導軌的中間位置。
（10） 分別將絲杠桿螺母移動到絲桿兩端，杠桿絲表吸附在導軌滑塊上，用杠桿絲表打在絲桿螺母上測量絲桿與導軌是否平行，用橡膠錘調整軸承座，使絲桿與導軌平行。
（11） 將等高塊分別放在導軌滑塊上，將中滑板放在等高塊上調整滑塊的位置，用螺絲將等高塊、中滑板固定在導軌滑塊上。用塞尺測量絲桿螺母支座與中滑板之間的間隙大小。然后將螺絲旋松，在絲桿螺母支座與中滑板之間加入與測量間隙厚度相等的調整墊片。
（12） 用（ 6）相同的直線導軌安裝作業標準安裝好所需的直線導軌 .
（13） 將中滑塊板上的螺絲旋緊，用大磁性百分表座固定 90o角尺，使角尺的一邊與中滑板側面的導軌側面緊貼在一起。將杠桿百分表吸附在地板上的合適位置，百分表觸頭打在角尺的另一邊上，同時將手輪裝在絲桿上面。要?jiǎng)邮謷嗍怪谢遄笥乙苿?dòng)。 用橡膠錘輕輕調整中滑板， 使中滑板移動時百分表示數不在發生變化，說名上下兩層導軌以達到相互垂直。
（14） 按照上述（ 1）--(5)裝配中滑板上用的滾珠絲桿。
（15） 用（ 7）---（10）同樣的裝配方式將中滑板絲杠安裝在中華板上。
( 16) 螺紋絲杠安裝方法參照次安裝方式安裝。
