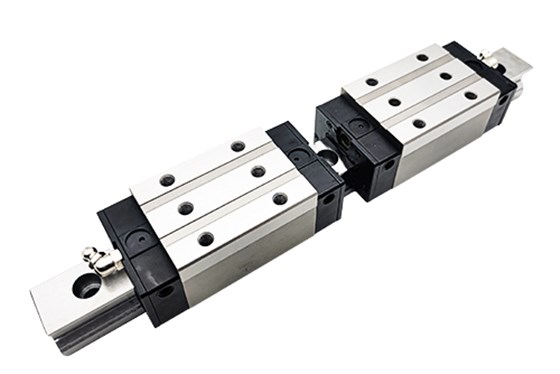

在現代工業設備中，低摩擦導軌滑塊以其獨特的設計和高性能，成為眾多機械設備中的關鍵部件。它們通過降低摩擦系數，提升運動精度和穩定性，確保了設備的高效、精準和穩定運行。本文將深入探討低摩擦導軌滑塊的設計原理，揭示其背后的科學奧秘。

一、滾動接觸設計

低摩擦導軌滑塊的核心設計在于其滾動接觸機制。與傳統的滑動導軌相比，滾動導軌通過鋼球、滾子或其他滾動體在導軌與滑塊之間形成滾動接觸，極大地減小了摩擦阻力。這種設計使得導軌滑塊在工作過程中能夠保持極低的摩擦系數，通常在0.002到0.004之間，遠低于滑動導軌的摩擦系數。

滾動接觸設計不僅降低了摩擦系數，還提高了導軌滑塊的運動精度和穩定性。滾動體在導軌與滑塊之間的滾道內滾動，通過精密的幾何設計和加工，確保了滾動軌跡的準確性和一致性。這種設計使得負載平臺能夠沿著導軌輕松實現高精度線性運動，達到微米級的定位精度。

二、精密加工與拋光技術

為了確保滾動接觸的順暢和高效，低摩擦導軌滑塊在加工過程中采用了精密的磨削和拋光技術。這些技術確保了導軌和滾動體表面的平滑度和精度，減少了表面缺陷和微觀不平度，從而降低了滾動過程中的摩擦和磨損。

精密加工與拋光技術還包括對導軌和滑塊的整體形狀和尺寸的精確控制。通過高精度的加工設備和技術手段，可以確保導軌和滑塊的匹配度，提高系統的剛性和穩定性。這種精確的控制使得導軌滑塊在承受各種方向的載荷時，能夠保持穩定的運動軌跡和精度。

三、潤滑技術的應用

潤滑技術是降低摩擦和磨損的關鍵。低摩擦導軌滑塊通常采用合適的潤滑劑，以減少滾動體與導軌之間的直接接觸，進一步降低摩擦和磨損。潤滑劑的選擇應基于工作環境溫度、負載大小、運動速度以及導軌材料等因素進行綜合考慮。

在潤滑技術的應用中，還需要考慮潤滑方式的選擇。常見的潤滑方式包括油脂潤滑、油潤滑和自潤滑等。油脂潤滑適用于大多數普通應用場景，成本較低且維護簡單；油潤滑則適用于高速、重載或極端工況下的應用，能夠提供更好的潤滑效果和散熱性能；自潤滑則通過材料本身的潤滑特性實現減摩降噪，適用于對清潔度要求較高的場合。

四、預加載與自動調心功能

為了提高運動精度和穩定性，低摩擦導軌滑塊通常還具備預加載和自動調心功能。預加載可以消除滾動體與導軌之間的間隙，提高系統的剛性和穩定性；而自動調心功能則可以在安裝或使用過程中自動調整導軌與滑塊之間的相對位置，確保滾動接觸的均勻性和一致性。

預加載和自動調心功能的設計使得導軌滑塊在承受各種方向的載荷時，能夠保持穩定的運動軌跡和精度。這種設計還有助于減少機械系統在運行過程中的振動和噪音，提高設備的整體性能和可靠性。

五、材料選擇與結構設計

低摩擦導軌滑塊的材料選擇和結構設計也是其高性能的關鍵。導軌體通常由優質合金鋼制成，經過高硬度處理和精密磨削加工，以確保其表面平整度和直線度?；瑝K則與導軌體具有相匹配的形狀和尺寸，內部裝有滾動體和返向器，以實現與導軌體的低摩擦接觸和循環運動。

在材料選擇上，還需要考慮導軌和滑塊的耐磨性、耐腐蝕性和熱穩定性等性能。通過選擇合適的材料和熱處理工藝，可以進一步提高導軌滑塊的壽命和可靠性。

六、結論

低摩擦導軌滑塊的設計原理涉及滾動接觸設計、精密加工與拋光技術、潤滑技術的應用、預加載與自動調心功能以及材料選擇與結構設計等多個方面。這些設計原理共同構成了低摩擦導軌滑塊的核心競爭力，使其在提升機械設備效率、精度和穩定性方面展現出顯著的應用優勢。

隨著工業自動化程度的不斷提高和制造業的轉型升級，低摩擦導軌滑塊將在更多領域得到廣泛應用，為機械設備的高效、精準和穩定運行提供有力保障。未來，隨著材料科學、加工技術和潤滑技術的不斷進步，低摩擦導軌滑塊的性能將進一步提升，為機械設備的發展注入新的動力。
